机械特点：
• 更好床身型式设置，能顶住高G会产生的多普勒效应，坚如磐石，稳如泰山。
• 铸件经过二次回火处理，长时间的自然时效处理，保证铸件的稳定性，不易变形。
• 严格按照日本装配工艺标准，追求更高机械精度。
• 三轴高刚性滚柱线性导轨，大幅提高切削刚性的同时保证快速移位，大幅缩减加工时间。
• 三轴精密滚珠丝杠，小螺距的采用保证高动态响应性。
• 标配全封闭式刀库，高稳定换刀系统，换刀速度快稳定性更高
• 采用合理排屑机构，清理废屑方便，不易漏油。
• 针对不同加工需求特殊定制主轴。

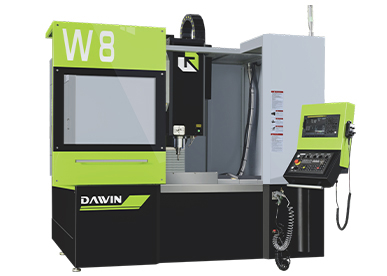

| 机器规格 | 组织 | W8 |
型程 | ||
X轴过程 | mm | 820 |
Y轴旅行线路 | mm | 570 |
Z轴行程英文 | mm | 570 |
主轴端至工作台面 | mm | 110-680 |
主轴轴承学校至立柱滑道面长距离 | mm | 600 |
导轨尺寸 | ||
X轴滑槽跨距/：宽度 | mm | 345/45 |
Y轴导轨跨距/长度 | mm | 520/45 |
Z轴滑槽跨距/参数 | mm | 350/45 |
丝杆外形尺寸 | ||
X/Y/Z 螺栓宽度 | mm | Φ40 |
螺距 | mm | 12 |
工作台 | ||
工作台尺寸 | mm | 1020*550 |
T型槽宽（宽*槽数*距离） | mm | 18*5*90 |
工作台最大载重量 | kgs | 650 |
主轴 | ||
设备主轴最多电机转速 | rpm | 12000 |
机床主轴结构 | type | 直结式 |
主轴电机马力 | kw | 7.5/11 |
X/Y/Z 轴交流伺服电机电动机 | kw | 3.0/3.0/3.0 |
主轴端孔斜度 | type | BBT40 |
主轴前端轴承 | mm | 70 |
进给速度 | ||
快速位移（X/Y/Z轴） | m/min | 36/36/36 |
切削位移速度 | m/min | 1-10 |
刀库 | ||
换刀型式 | 刀臂式 | |
刀具数量 | pcs | 24 |
使刀具产生总重 | kgs | 7.5 |
最明显刀长 | mm | 300 |
最大刀直径 | mm | 80/140 |
刀对刀时间 | sec | 2 |
机械规格 | ||
气压源 | kgs/cm2 | 6 |
占地面积（长*宽*高） | mm | 2590/3460/3140 |
机械净重 | kgs | 5800 |
CNC主轴油冷机 | 笔型式电子设备手轮 | CNC主轴鼻端迷宫防污吹气 | 水和油脱离 |
刀臂式数控刀库 | 电气开关箱里热调换器 | 楼基小螺丝与垫板 | 电力变压器 |
水盘冲屑部件 | 刀盘吹气体系 | 工做灯 | 手提吹屑自然空气枪 |
自主给油润软件系统 | 全罩式密封盖板金件 | 双色告诫灯 | 机械设备刷洗洗车水枪 |
钢铁的坚韧性攻牙 | 水箱及集屑箱 | 设备箱 | 操作步骤使用的说明怎么写书 |
对刀仪 | 弹簧受伤检则器 | BT40/8000rpm腰带式主轴的 | 圆球式灰色收入离心分离机 |
三轴光学薄膜尺 | 一键排屑机 | BBT40/15000rpm 直结式电主轴 | 重新关电软件（M30） |
设备主轴管理中心出水出水系统 | 高速旋转任务台（第六轴） | 6000转全齿刀盘 | 热房屋补偿设备 |
电压稳压器 | 油雾回笼装置 | 24000/30000内藏数控车床主轴 |
